卧式摆线针轮减速机的原理是两个银币，一个是静止的，另一个是在其旋转的边缘，当货币从一个点旋转回到原点时它已经转动两个转速不转。

卧式摆线针轮减速机由齿轮组成，动静态齿轮的组合不像银币那样作为关节的外部。相反，一个外部和另一个内部形成一个组，以便可以节省空间，即使多个组的组合可以堆叠在一个圆柱体中。气缸的输入轴和输出轴位于同一圆心上，但内齿轮不同心。驱动轮比从动轮小，边缘滚动。驱动轮驱动驱动轮沿轴移动。齿数和齿轮组数确定齿轮比。

只要正常的yi天保证正常的油。但是当发生漏油时，请记得更换密封圈。只要拆下电机螺丝，不要拆卸螺杆减速机。拆下电机风扇盖。旋转刀片和牵引电机。安装电机后，转动刀片。也有容易泵问题。透明管易于泄漏。拆卸减速机必须记住每个齿轮标记的方向，以便换装。

卧式摆线针轮减速机的原理

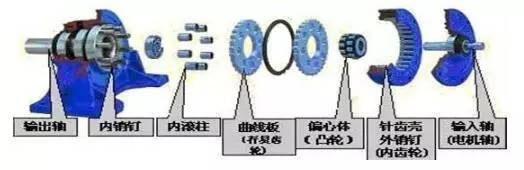

行星卧式摆线针轮减速机的所有传动装置可分为三个部分：输入，减速，输出。

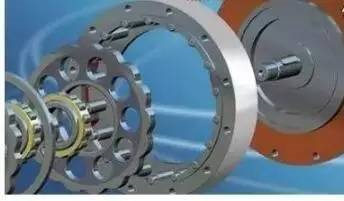

双偏心套筒在输入轴上设有180度的位错，在偏心套筒中设有两个滚子轴承，H的形成机构，两个是摆线滚子轴承偏心套筒的中xin孔，以及销齿轮设置在环形摆线齿轮和销齿轮相位啮合，形成小齿差减速器（为了减少摩擦，齿轮比小，用针齿销齿轮）。

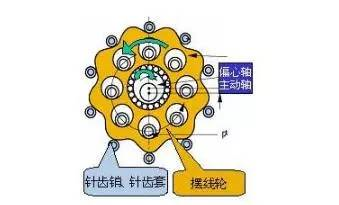

当带有偏心套筒的输入轴在一周内旋转时，由于摆线轮齿的特性曲线和针齿轮齿上的针齿限制，摆线运动是平面运动的旋转和旋转，输入轴旋转一圈，偏心套筒也旋转一圈，摆线齿轮在相反方向转动一个齿差使其变慢，然后使用W输出机构，摆线轮转速将通过销轴，传递到输出轴，以获得低速输出。

行星卧式摆线针轮减速机的驱动机构是比较新颖的，其平滑而独特的结构可以取代普通的圆柱齿轮减速机和蜗杆减速机很多情况下，因为卧式摆线针轮减速机：

1、传动比大：卧式摆线针轮减速机减速传动比为1：7至1:87; 双速旋转为121~7569，用户可以根据自己的实际需要选择使用速度大于三的减速！

2、传动效率高：卧式摆线针轮减速机由于机床的啮合部分采用滚动啮合，一般效率在90％以上。

3、维护方便（润滑）：6125以下不使用gao级油的维护;

4、体积小，重量轻，卧式摆线针轮减速机采用行星传动原理，独特的输入轴与输出轴在同一轴线上并与电机直接配合，是摆线针轮减速机本身具有结构紧凑，体积小的优点，重量轻。用它来代替两个普通的圆柱齿轮减速机，体积可减少1 / 2~2 / 3; 减重约1/3~1 / 2。

5、拆装方便，维护方便：由于卧式摆线针轮减速机结构设计合理，拆装维护方便，使用部件少，润滑简单。

6、使用可靠，故障少，使用寿命长：主要采用网状耐磨和高碳铬轴承钢的疲劳性能良好制造，经过淬火处理（HRC58-62）获得高强度，所以机械性能卧式摆线针轮减速机，耐磨性能好; 接触滚动摩擦的操作，因此基本无磨损，故障少，使用寿命长，普通齿轮减速器的使用寿命可提高2-3倍。

7、操作稳定，噪音小：摆线轮齿数，重叠系数和机械稳定机制，使振动和噪音降到zui低。

8、因此，卧式摆线针轮减速机正是因为这些其他类型的减速机无可替代的优点和特点！

二、卧式摆线针轮减速机广泛应用于各个行业和领域

新型卧式摆线针轮减速机采用行星齿轮传动原理，可广泛应用于石油，化工，环保，交通运输，水泥，纺织，制药，食品，印刷，冶金，矿山，起重，建筑，电力等行业，驱动或减速装置，适用于正负40度的温度，因此，广泛受到卧式摆线针轮减速机用户的广泛欢迎，并在各个行业和领域得到广泛应用。

三、卧式摆线针轮减速机结构型号：

B系列卧式摆线针轮减速机

BW脚踏式

BL法兰安装双轴型

BWY脚式卧式安装专用电机直接连接型

BLY法兰式垂直安装专用电机直接连接型

BWD脚踏板式普通电机直接连接型

BLD法兰安装垂直电机

BWED双级脚踏板式卧式电机

BLED双级法兰式立式安装专用电机直接系列卧式摆线针轮减速机

X系列齿轮减速机变速机

XW踢脚线
